Клиновой анкер MKT B M10×85 — распорный механический крепёж из стали с гальваническим цинковым покрытием для сквозного монтажа в тяжёлый бетон. При затяжке гайки моментом 30 Нм конус втягивается в разрезную распорную втулку, которая раскрывается и фиксируется в стенках отверстия за счёт силы трения.
Типоразмер рассчитан на крепление несущих узлов — металлоконструкций, опор оборудования, консолей, направляющих и подвесных систем. Основание — бетон без трещин (сжатая зона) классов B25–B60; нормативная нагрузка в B25 составляет 16,0 / 13,2 кН на вырыв и 17,0 кН на срез. В растянутой трещиноватой зоне бетона серия B не применяется.

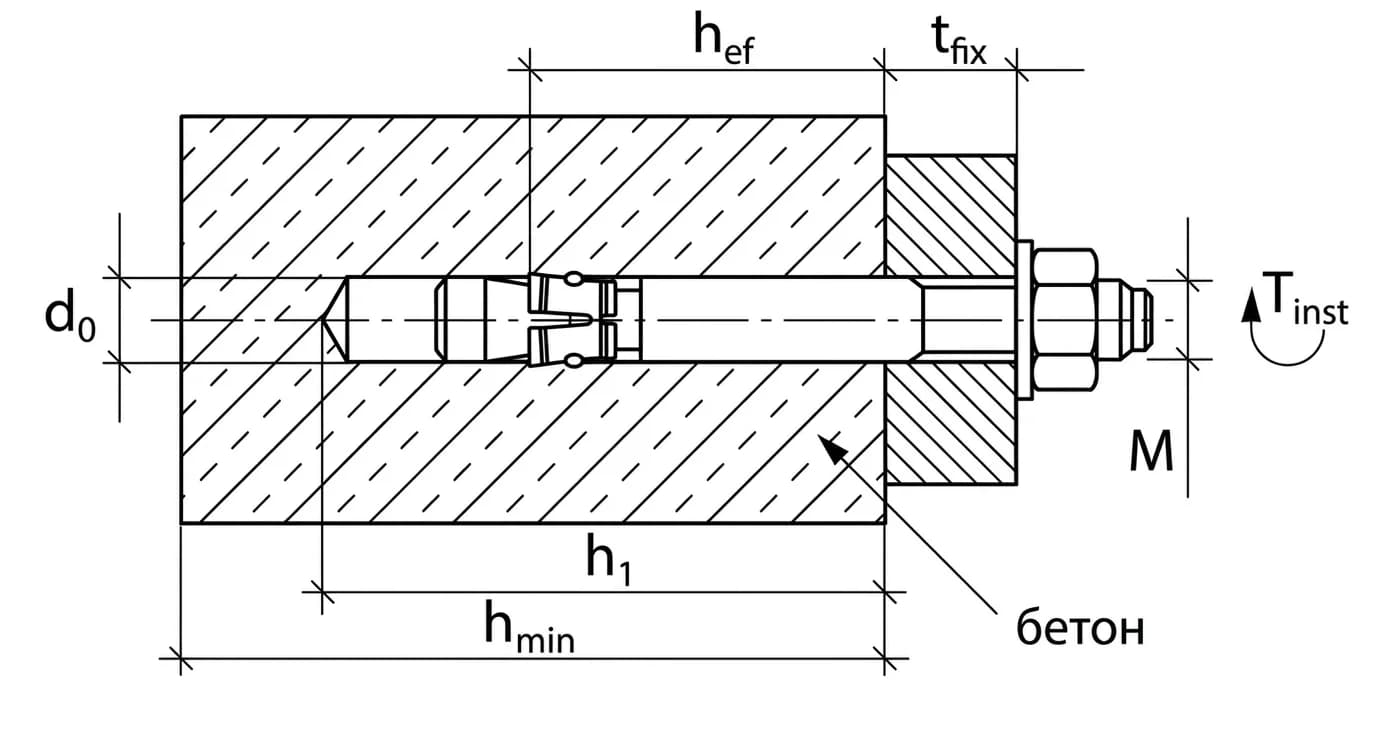

- Резьба и длина: M10 x 40 мм, общая длина 85 мм
- Сверло и глубина отверстия: Ø10 мм × 70 мм
- Глубина анкеровки h_ef: 48 мм (мин. 42 мм)
- Момент затяжки: 30 Нм
- Нагрузка в B25: вырыв 16,0 / 13,2 кН, срез 17,0 кН
Монтаж: просверлить отверстие Ø10 мм на глубину не менее 70 мм, очистить его от буровой пыли, установить анкер через закрепляемую деталь (проходное отверстие Ø12 мм) и затянуть гайку до 30 Нм. Эффективная глубина анкеровки — 48 мм; допускается уменьшенная посадка 42 мм со снижением несущей способности.
